СТАНОК ДЛЯ РАЗМЕРНОЙ УЛЬТРАЗВУКОВОЙ ОБРАБОТКИ СНУ-10

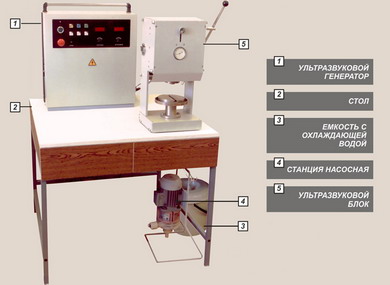

Станок для размерной ультразвуковой обработки СНУ-10

Станок для размерной ультразвуковой обработки предназначен для обработки хрупких материалов в абразивной суспензии. Обработка производится инструментом, закрепленным на конце колебательной системы и работающим на ультразвуковых частотах с амплитудой 15-35 мкм. Основная область применения:

  • Обработка драгоценных и полудрагоценных камней для ювелирных изделий;
  • Изготовление деталей из керамики и других хрупких материалов;|

Обработке подвержены материалы, частицы которых способны скалываться ударами абразивных зерен. К таким материалам относятся: стекло, агат, рубин, сапфир, фарфор, хрусталь, яшма, мрамор, кварц, германий, кремний, ферриты.

Достижимая точность обработки 0,01 мм. Наибольший параметр шероховатости обработанной поверхности 0,32 мкм. Производительность обработки в зависимости от физических свойств обрабатываемого материала и режимов обработки находятся в пределах от 15 мм3/мин до 150 мм3/мин.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ультразвуковой блок

  • 1500 Наибольшая площадь обработки, мм2
  • 0,035 Наибольшая амплитуда ультразвуковых колебаний инструмента, мм
  • 0,01 Точность отсчета перемещений инструмента, мм
  • ручной Способ подачи абразивной суспензии в зону обработки
  • 350 х 655 х 620 Габаритные размеры: длина х ширина х высота, мм
  • 20 Масса, кг

Ультразвуковой генератор

  • 220 Напряжение питания, В
  • 50 Частота тока, Гц
  • 1 Наибольшая потребляемая мощность, кВт
  • 18…24 Частота выходного напряжения, кГц
  • 507 х 310 х 574 Габаритные размеры: длина х ширина х высота, мм
  • 40 Масса, кг

Станция насосная

  • 300 х 260 х 500 Габаритные размеры: длина х ширина х высота, мм
  • 15 Емкость для электролита, л
  • 7 Масса, кг
