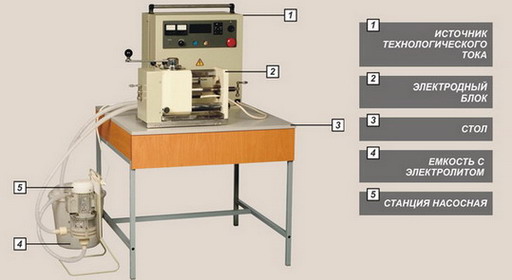

СТАНОК СКОРОСТНОГО КАТОДНОГО ФОРМООБРАЗОВАНИЯ СКФ-50

Станок скоростного катодного формообразования предназначен для получения точных металлических копий путем электроосаждения металла на специально изготовленных формах с последующим использованием металлический копий в качестве электрода-инструмента в станке для размерной электрохимической обработки СНЭ-20МК или же других производственных целей. Процесс скоростного катодного формообразования - это интенсификация известных процессов гальванопластики за счет высоких плотностей тока и принудительной прокачки электролита через межэлектродный зазор.

Станок прост в эксплуатации. Замкнутая система прокачки электролита исключает загрязнение помещения, обеспечивая чистоту санитарной зоны и экологическую безопасность. Сернокислый электролит меднения прост в применении, стабилен в эксплуатации, не требует корректировки и работоспособен в течении длительного времени. С одной формы можно получать большое количество идентичных копий.

В качестве материала формы, на рабочую поверхность которой наносится токопроводящий слой используются воск, пластмасса, герметики и компаунды формообразующие, химически стойкие в сернокислом электролите меднения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электродный блок

• 50 Наибольшая площадь формообразования, см²

• 80 Наибольший диаметр анода, мм

• 0,4 Наибольшая скорость осаждения мм/час

• 645 x 495 x 390 Габаритные размеры: длина x ширина x высота, мм

• 30 Масса, кг


Источник технологического тока

• 220 Напряжение питания, В

• 50 Частота тока, Гц

• 1 Наибольшая потребляемая мощность, кВт

• 50 Максимальный выходной ток, А

• 8 Максимальное выходное напряжение, В

• 507 x 310 x 574 Габаритные размеры: длина x ширина x высота, мм

• 50 Масса, кг


Станция насосная

• 300 x 260 x 500 Габаритные размеры: длина x ширина x высота, мм

• 15 Емкость для электролита, л

• 7 Масса, кг
