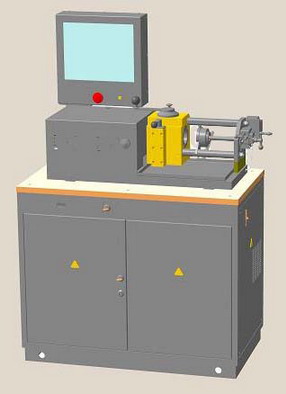

СТАНОК ЭЛЕКТРОХИМИЧЕСКИЙ КОПИРОВАЛЬНО-ПРОШИВОЧНЫЙ СКП-20М

Станок электрохимический предназначен для изготовления методом размерного электрохимического формообразования в импульсно-циклическом режиме оформляющих поверхностей штампов, пресс-форм, литьевых форм и трудно обрабатываемых традиционными методами деталей машин.

Станок электрохимический копировально-прошивочный СКП-20М оснащен системой управления на базе компьютера с отображением информации на плоском цветном мониторе.

Программа управления станком позволяет разделить технологические режимы на этапы обработки: черновой, чистовой, финишный, осуществить работу в автоматическом режиме.

Система слежения за обрабатываемой поверхностью исключает прижоги электродов и обеспечивает высокое качество обработки.

Трехфазный источник технологического тока имеет широкий диапазон режимов, что совместно с гибкой системой управления станком позволяет успешно обрабатывать большинство металлов и сплавов.

Для электрохимического копировально-прошивочного станка СКП-20М разработан типовой технологический процесс изготовления матриц и пуансонов различного назначения к штамповым блокам.

По роду выполняемых операций станок близок к формообразующим электроэрозионным станкам, по сравнению с которыми электрохимическое формообразование имеет существенные преимущества:

• обрабатываемые поверхности не имеют дефектного слоя;
• практически отсутствует износ электрода-инструмента и нет потребности в специальных эрозионностойких материалах для его изготовления;
• на станке СКП-20М обработка может производиться металлическими образцами изделий, припаянными легкоплавкими припоями к электроду-инструменту, изделиями, полученными гальванопластикой или выполненными традиционной механической обработкой и граверными работами;
• высокое качество обработанной поверхности, как правило, исключает дальнейшие доводочные операции;
• одним электродом можно дублировать большое количество идентичных изделий;
• обработка производится по окончательно термообработанным сталям. Растворение заготовки происходит при низких температурах, исключающих образование термических напряжений и микротрещин, что увеличивает длительность эксплуатации изделия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 20 Наибольшая площадь обработки, см²

• 65 Наибольший диаметр обрабатываемой заготовки, мм


Достижимая повторяемость размеров при прямом копировании

Электрода-инструмента в заготовке:

• 0,05 По боковым размерам, мм

• 0,01 По торцевым размерам, мм

• 300 Наибольшая производительность обработки, мм³/мин


Достижимая шероховатость обрабатываемой поверхности

• 0,2 Ra по ГОСТ 2789-73, мкм


Источник технологического тока:

• 1000 Наибольшая амплитуда технологического тока в импульсе, А


Насосная станция:

• 16 Максимальная производительность, л/мин

• 1 Номинальное давление, кг/см²


Электропитание станка:

• переменный, трехфазный род тока

• 50 частота тока, Гц

• 380 напряжение, В

• 4,5 наибольшая потребляемая мощность, кВт


Габаритные размеры станка, мм

• 956х1000х1512 длина х ширина х высота
