СТАНОК ЭЛЕКТРОХИМИЧЕСКИЙ НАСТОЛЬНЫЙ СНЭ-20МК

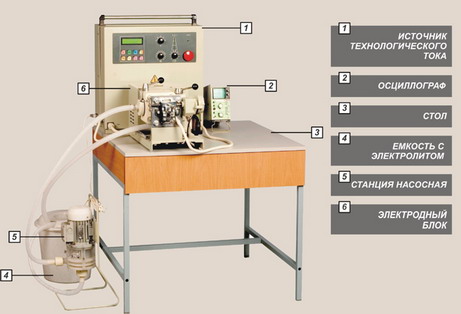

настольный электрохимический станок СНЭ-20МК

Станок электрохимический настольный СНЭ-20МК предназначен для изготовления оформляющих поверхностей штамповой, прессовой и литьевой оснастки, а также обработки деталей машин и приборов различного назначения.

Работа станка основана на локальном анодном растворении заготовки на ионном уровне под воздействием постоянного тока в проточном электролите. Инструмент является катодом и зеркально копируется в заготовке-аноде с высокой точностью и качеством обработанной поверхности.

Станок электрохимический настольный СНЭ-20МК снабжен системой управления на базе контроллера с отображением информации на малогабаритном жидкокристаллическом индикаторе.

Станок электрохимический настольный СНЭ-20МК имеет систему слежения за межэлектродным зазором. На станке СНЭ-20МК обработка может производиться, в том числе припаянными легкоплавкими припоями к электроду-инструменту металлическими образцами изделий, изделиями полученными гальванопластикой или выполненными традиционной механической обработкой и граверными работами.

На станке обрабатываются поверхности суммарной площадью до 20 см2 практически из любых инструментальных сталей: У7А, Х12М, Х12Ф1, ХВГ, Р6М5, и других, закаленных до требуемой твердости и не требующих дальнейшей обработки.

Для станка разработан типовой технологический процесс производства матриц и пуансонов к штамповым блокам изображенным на рисунке.

Обучение специалистов предприятий, приобретающих станок СНЭ-20МК, осуществляет НПП "Авиаинструмент".


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электродный блок

  • 0,01 Достижимая повторяемость размеров при прямом копировании
  • в заготовке электрода-инструмента, мм

  • 20 Наибольшая площадь обработки, см2
  • 50 Наибольший диаметр обрабатываемой заготовки, мм
  • 200 Наибольшая производительность, мм3/мин
  • 0,2 Достижимая шероховатость обрабатываемой поверхности Ra, мкм
  • 360 x 315 x 325 Габаритные размеры: длина x ширина x высота, мм

Источник технологического тока

  • 380 Напряжение питания, В
  • 50 Частота тока, Гц
  • 507 x 310 x 574 Габаритные размеры: длина x ширина x высота, мм

Станция насосная

  • 7 Масса, кг
  • 310 x 212 x 450 Габаритные размеры: длина x ширина x высота, мм
  • 1,8 Наибольшая мощность, потребляемая электрооборудованием станка, кВт
