ТЕХНОЛОГИЯ РАЗМЕРНОЙ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ ХОЛОДНОВЫСАДОЧНОГО ИНСТРУМЕНТА
НПП "Авиаинструмент" предлагает современную эффективную технологию изготовления рабочих поверхностей холодновысадочного инструмента.
Технология реализована на простых в эксплуатации и обслуживании настольном полуавтоматическом станке СНЭ-20МК и автоматических копировально-прошивочных станках СКП-20М, СКП-50 методом размерной электрохимической обработки.
Физическая сущность метода состоит в локальном анодном растворении заготовки на ионном уровне под воздействием постоянного тока в проточном электролите. Инструмент является катодом и зеркально копируется в заготовке-аноде с высокой точностью и качеством обработанной поверхности.
На станках СНЭ-20МК, СКП-20М, СКП-50 можно обрабатывать поверхности суммарной площадью до 20 см2 (до 50см2 для СКП-50) и глубиной до 12 мм (до 20 мм для СКП-50) практически из любых инструментальных сталей: У7А, Х12М, Х12Ф1, ХВГ, Р6М5, 6Х11Н2В2МФ и других закаленных до требуемой твердости.
В качестве инструмента-катода используется сталь, медь, латунь, а также другие металлы и сплавы, стойкие к коррозии в электролитах на основе нейтральных водных растворов солей.
Операция электрохимического формообразования производится за один проход, является финишной и, как правило, не требует дальнейшей обработки.
На станке реализуются операции изготовления пуансонов для высадки крестообразных шлицев типа “Z”, типа “TORX” и других, а также матриц для высадки гаек, головок винтов, болтов и т. д.
Повторяемость размеров при отработанных технологических режимах находится в пределах 0,01 мм, шероховатость рабочих поверхностей до Ra=0,2 мкм.

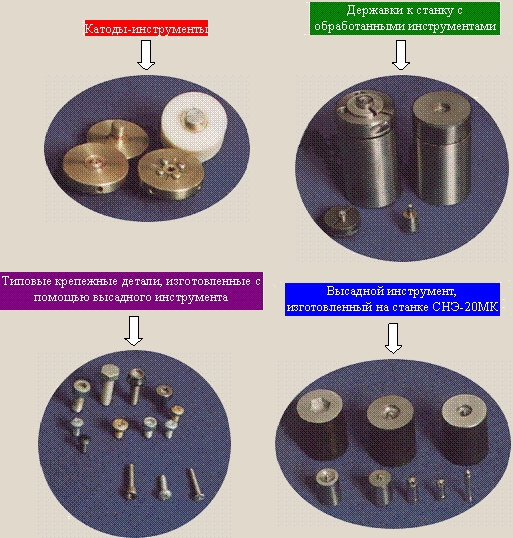

Технологическая оснастка для станка СНЭ-20МК достаточно проста.
