ПАКЕТ ПРИКЛАДНЫХ ПРОГРАММ

ПОСТРОЕНИЕ СЦЕНАРИЕВ, ДЕРЕВА СОБЫТИЙ, ДЕРЕВА ОТКАЗОВ, РАСЧЕТ РИСКОВ,
ПОСТРОЕНИЕ F/N, F/G ДИАГРАММ
ПРОГРАММНЫЙ КОМПЛЕКС "ПОСТРОЕНИЕ СЦЕНАРИЕВ, ДЕРЕВА СОБЫТИЙ, ДЕРЕВА ОТКАЗОВ, РАСЧЕТ РИСКОВ, ПОСТРОЕНИЕ F/N, F/G ДИАГРАММ"
СОСТАВ
ПК "РУСЬ" "ПОСТРОЕНИЕ СЦЕНАРИЕВ, ДЕРЕВА СОБЫТИЙ, ДЕРЕВА ОТКАЗОВ, РАСЧЕТ РИСКОВ, ПОСТРОЕНИЕ F/N, F/G ДИАГРАММ":


НАЗНАЧЕНИЕ:
  • Назначение программного комплекса "Построение сценариев, дерева событий, дерева отказов, расчет рисков, построение F/N диаграмм" ПК "Русь" – обеспечение построения дерева событий, расчета условных вероятностей, частот, вероятности реализации сценариев аварийной ситуации.
  • Программный комплекс предназначен для построения деревьев событий при расчёте индивидуального, потенциального, социального и коллективного риска на производственных объектах.
  • Программный комплекс позволяет построить сценарии аварийных ситуаций для производственных объектов, с последующим подключением пакета расчетных прикладных программ, с последующим построением полей опасных факторов для различных сценариев его развития. Для каждого сценария развития аварии и для промышленного объекта в целом произвести расчет вероятности и оценить тяжесть возможных негативных последствий для объекта с построением полей потенциального риска.

  • Пакет программ "Построение сценариев, дерева событий, дерева отказов, расчет рисков, построение F/N диаграмм" ПК "Русь" позволяет провести анализ пожарной опасности объекта :
    а) провести анализ пожарной опасности технологической среды и параметров технологических процессов на объекте;
    б) определить пожаро-взрывоопасные аварийные ситуации и параметры для каждого технологического процесса;
    в) определить для каждого технологического процесса причины, возникновение которых позволяет характеризовать ситуацию как пожаро-взрывопасную;
    г) построить сценарии возникновения и развития пожаров, взрывов, влекущих за собой гибель людей.

  • Пакет программ "Построение сценариев, дерева событий, дерева отказов, расчет рисков, построение F/N диаграмм" ПК "Русь" позволяет провести анализ пожарной опасности технологических процессов с сопоставлением показателей пожарной опасности веществ и материалов, обращающихся в технологическом процессе, с параметрами технологического процесса.
    Состав потенциальных источников зажигания пожароопасной технологической среды определяется путем сопоставления параметров технологического процесса и иных источников зажигания с показателями пожарной опасности веществ и материалов.

  • Определить пожароопасные аварийные ситуации и параметры для каждого технологического процесса на основе анализа пожарной опасности каждого из технологических процессов и выбор ситуаций, при реализации которых возникает опасность поражения людей опасными факторами пожара и вторичными последствиями воздействия опасных факторов пожара.
    К пожароопасным ситуациям не относятся ситуации, в результате которых не возникает опасность для жизни и здоровья людей. Эти ситуации не учитываются при расчете пожарного риска.
    Определение пожароопасных аварийных ситуаций и параметров для каждого технологического процесса осуществляется на основе анализа пожарной опасности каждого из технологических процессов и предусматривает выбор ситуаций, при реализации которых возникает опасность поражения людей опасными факторами пожара и вторичными последствиями воздействия опасных факторов пожара. К пожароопасным ситуациям не относятся ситуации, в результате которых не возникает опасность для жизни и здоровья людей. Эти ситуации не учитываются при расчете пожарного риска.

  • Для определения частоты реализации пожароопасных ситуаций на объекте используется информация:
    а) об отказах оборудования, используемого на объекте;
    б) о параметрах надежности используемого на объекте оборудования;
    в) об ошибочных действиях работника объекта;
    г) о гидрометеорологической обстановке в районе размещения объекта;
    д) о географических особенностях местности в районе размещения объекта.
    ж) для определения частоты реализации пожаро-взрывопасных ситуаций, используются статистические данные по аварийности или расчетные данные по надежности технологического оборудования, соответствующие специфике рассматриваемого объекта, приведенные в справочных источниках информации. При отсутствии указанных данных информация о частотах реализации пожароопасных ситуаций (в том числе возникших в результате ошибок работника), необходимая для оценки риска, берется из данных о функционировании исследуемого объекта или из данных о функционировании других подобных объектов или используются сведения по частотам реализации инициирующих пожароопасные ситуации событий для некоторых типов оборудования объектов, частотам утечек из технологических трубопроводов, а также частотам возникновения пожаров в зданиях,

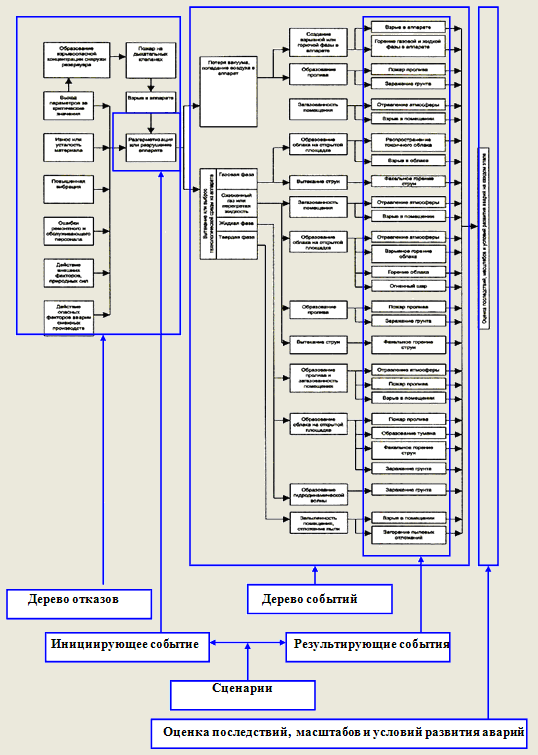

  • Для определения расчетных сценариев пожара используется метод логических деревьев событий возникновения и развития пожароопасной ситуации (пожара) (далее - логическое дерево событий), позволяющий определить развитие возможных начальных событий (пожароопасных ситуаций и пожаров).
  • Построение логического дерева событий состоит в составлении цепи последующих ключевых событий, оказывающих влияние на возможность реализации тех или иных сценариев пожара, начиная с исходного события.
    Сценарий пожара на логическом дереве отражается в виде ветви дерева событий, представляющей последовательность событий от исходного события до конечного события.

  • При построении логического дерева событий принимаются следующие положения:
    а) выбирается исходное инициирующее событие - пожароопасная ситуация, которая может повлечь за собой возникновение пожара, взрыва с дальнейшим его развитием;
    б) развитие исходного инициирующее события рассматривается постадийно с рассмотрением специфики места его возникновения, уровня потенциальной опасности каждой стадии и возможности ее локализации и ликвидации;
    в) переход с рассматриваемой стадии на новую определяется реализацией ключевого события, влияющего на характер развития пожаро-взрывоопасной ситуации. Условные вероятности переходов со стадии на стадию одной ветви определяются исходя из свойств, вовлеченных в пожароопасную ситуацию или пожар горючих веществ (физико-химические и пожароопасные свойства, параметры, при которых вещества обращаются в технологическом процессе), наличия систем противоаварийной и противопожарной защиты и условной вероятности их эффективного срабатывания, размеров зон поражения опасными факторами пожара, объемно-планировочных решений и конструктивных особенностей объекта. Сумма вероятностей в группе событий должна быть равна «1».
    г) переход с ветки на ветку дерева событий отображается в виде соединяющих линий со стрелками, указывающими направления развития пожаро-взрывоопасной ситуации. При этом соединения стадий должны отражать вероятностный характер события с выполнением условия "или", в самых простых случаях, "да", "нет". Сумма вероятностей в группе промежуточных событий должна быть равной «1»- вероятностей в группе событий, а не условных вероятностей промежуточных событий.
    д) для каждой ветки дерева событий следует устанавливать уровень ее опасности, характеризующийся возможностью перехода пожаро-взрывоопасной ситуации на соседние с пожаро-взрывоопасные участки объекта;
    е) при повторении одним из путей части другого пути развития сценария для упрощения построения логического дерева событий вводят обозначение, представляющее собой соответствующую линию с надпись и кодом с указанием последующей ветки дерева событий.

  • Для каждого пожаро-взрывоопасного сценария определение типов событий, возникновение которых возможно в результате развития сценария, определение вероятностей событий в группе событий, расчет условных вероятностей, частот каждого результирующего события возникновением того или иного результирующего события осуществляется с рассмотрением особенностей потенциальных источников возникновения аварийной ситуации, определяющих степень возможности (вероятность) и характер (мгновенное или с задержкой по времени) воспламенения пожароопасной, пожаро-взрывоопасной и (или) взрывоопасной технологической среды. Сумма условных вероятностей результирующих событий должна быть равна вероятности инициирующего события. Сумма частот результирующих событий должна быть равна частоте инициирующего события.
  • При отсутствии необходимых данных, касающихся условных вероятностей воспламенения (мгновенного и с задержкой по времени) горючих веществ, поступающих в помещение в результате разгерметизации технологического оборудования, условную вероятность мгновенного воспламенения и условную вероятность последующего воспламенения при отсутствии мгновенного воспламенения в зависимости от массового расхода горючих газа, двухфазной среды или жидкости при разгерметизации типового технологического оборудования на объекте следует принимать в соответствии с данными приведенными в нормативно-правовых актах МЧС России, Ростехнадзора. Для ЛВЖ с температурой вспышки менее +28 °C используются условные вероятности воспламенения как для двухфазной среды. Для пожароопасных ситуаций, связанных с выходом горючих веществ в помещение (в том числе связанных с образованием пожаровзрывоопасных газопаровоздушных смесей в результате отказа технических средств, обеспечивающих состав смесей горючих газов и паров с воздухом вне концентрационной области распространения пламени), принимается, что выход в помещение горючих веществ, нагретых до температуры самовоспламенения и выше, а также выход горючих веществ в помещение, характеризующиеся наличием действующего источника зажигания, приводит к мгновенному воспламенению указанных веществ с условной вероятностью 1.
  • При построении логического дерева событий учитывается возможность возникновения следующих типов сценариев пожара в помещении:
    а) факельное горение истекающего газа или жидкости;
    б) пожар пролива жидкости;
    в) пожар твердых горючих веществ и материалов;
    г) сгорание газопаровоздушной или пылевоздушной смеси в помещении

  • Возможность сгорания газопаровоздушной или пылевоздушной смеси в помещении следует учитывать для пожароопасных ситуаций, связанных с реализацией следующих типов событий:
    а) образование взрывоопасной газовоздушной или пылевоздушной смеси в помещении в результате поступления в помещение пожароопасной среды в газовой фазе при разгерметизации технологического оборудования;
    б) образование взрывоопасной паровоздушной смеси в помещении в результате испарения с поверхности пролива жидкой фазы пожароопасной среды при разгерметизации технологического оборудования;
    в) отказ технических средств (в частности, систем вентиляции), обеспечивающих состав смесей горючих газов и паров с воздухом вне концентрационной области распространения пламени.
    Возможность возникновения факельного горения следует учитывать для пожароопасных ситуаций, связанных со струйным истечением горючих газов, ЛВЖ или ГЖ при разгерметизации технологического оборудования.

  • При определении возможных сценариев в результате развития пожароопасных ситуаций (пожаров) необходимо учитывать возможность разгерметизации технологического оборудования под воздействием очага пожара с вовлечением в пожар содержащихся в оборудовании горючих веществ, а также возможность вовлечения в пожар обращающейся в помещении пожарной нагрузки, первоначально не участвующей в пожаре.
    При возможности одновременной реализации для одного сценария нескольких типов пожара допускается учитывать только один наиболее неблагоприятный с точки зрения величин опасных факторов пожар.
    При построении логического дерева событий следует учитывать реализацию различных ключевых событий, влияющих на развитие пожароопасных ситуации и пожаров.

  • Оценка влияния технических средств и мероприятий по обеспечению пожарной безопасности при построении логического дерева событий при определении сценариев пожара и условных вероятностей их реализации осуществляется на основе сопоставления особенностей и динамики развития каждого конкретного пожара с показателями технических средств и мероприятий по обеспечению пожарной безопасности, характеризующими надежность (условная вероятность выполнения задачи или вероятность отказа в случае задействования), эффективность (степень влияния на динамику пожара, производительность) и быстродействие (времени выполнения задачи с оценкой влияния инерционности) указанных технических средств и мероприятий в условиях конкретного рассматриваемого пожара. При этом руководствуются следующими положениями:
    а) при определении сценариев развития (построении логического дерева событий) пожаров учитываются только технические средства и мероприятия, рассчитанные на применение в условиях рассматриваемых пожаров;
    б) при построении логического дерева событий должны рассматриваться как сценарии, связанные с эффективным срабатыванием технических средств и мероприятий по обеспечению пожарной безопасности, так и сценарии, при реализации которых эти средства и мероприятия откажут или окажутся неэффективными;
    в) при построении логического дерева событий следует учитывать временные характеристики возможности эффективного срабатывания систем противоаварийной и противопожарной защиты (в частности, инерционность систем, предусмотренное время задержки) с оценкой влияния временных параметров процесса эвакуации людей;
    г) для стадий развития пожара, возникшего в одном из помещений, связанных с выполнением задачи установками пожаротушения, предназначенными для защиты данного помещения, следует учитывать возможность распространения пожара в сторону соседних помещений в том случае, если интервал времени от момента возникновения пожара до момента ликвидации очага пожара в этом помещении превосходит время, в течение которого противопожарные преграды, которыми выделено данное помещение, обеспечивают локализацию очага рассматриваемого пожара в пределах указанного помещения. При отсутствии данных интервал времени от момента возникновения пожара до момента ликвидации очага пожара в помещении определяется как сумма инерционности (с оценкой времени задержки подачи огнетушащего вещества) и расчетного времени тушения пожара (времени подачи огнетушащего вещества), применяемой установкой пожаротушения.М

  • Условная вероятность реализации ключевых событий, связанных с изменением режима ведения технологических процессов и эксплуатации здания, принимается, исходя из принятых проектных решений с оценкой влияния специфики здания.
    Условная вероятность реализации ключевых событий, связанных с успешным срабатыванием или несрабатыванием технических средств и мероприятий по обеспечению пожарной безопасности, принимается по данным организаций производителей соответствующего оборудования.
    При отсутствии сведений о вероятности эффективного срабатывания технических средств противопожарной защиты в здании, используемые для определения вероятности Dnj эффективной работы технических средств по обеспечению пожарной безопасности n-го помещения при реализации j-го сценария пожара, следует определять в соответствии с методом, изложенным ниже.
    Значение вероятности эффективного срабатывания автоматических установок пожаротушения следует принимать равным DАУП = 0,9 для здания, оборудованного автоматической установкой пожаротушения, соответствующей требованиям нормативных документов по пожарной безопасности или эффективность которой подтверждена в соответствии с условием соответствия здания требованиям пожарной безопасности, предусмотренным пунктом 5 части 1 статьи 6 Федерального закона N 123-ФЗ.
    В остальных случаях значение вероятности эффективного срабатывания автоматических установок пожаротушения принимается равным нулю.
    Значение вероятности эффективного срабатывания автоматических установок пожарной сигнализации следует принимать равным DСПС = 0,8 для здания, оборудованного автоматической установкой пожарной сигнализации, соответствующей требованиям нормативных документов по пожарной безопасности или эффективность которой подтверждена в соответствии с условием соответствия здания требованиям пожарной безопасности, предусмотренным пунктом 5 части 1 статьи 6 Федерального закона N 123-ФЗ.
    В остальных случаях значение вероятности эффективного срабатывания автоматических установок пожарной сигнализации принимается равным нулю.
    Значение вероятности эффективного срабатывания системы оповещения людей о пожаре и управления эвакуацией людей следует принимать равным DСОУЭ = 0,8 для здания, оборудованного системой оповещения людей о пожаре и управления эвакуацией людей, соответствующей требованиям нормативных документов по пожарной безопасности или эффективность которой подтверждена в соответствии с условием соответствия здания требованиям пожарной безопасности, предусмотренным пунктом 5 части 1 статьи 6 Федерального закона N 123-ФЗ.
    В остальных случаях значение вероятности эффективного срабатывания системы оповещения людей о пожаре и управления эвакуацией людей принимается равным нулю.
    Значение вероятности эффективного срабатывания системы противодымной защиты следует принимать равным DПДЗ = 0,8 для здания, оборудованного системой противодымной защиты, соответствующей требованиям нормативных документов по пожарной безопасности или эффективность которой подтверждена в соответствии с условием соответствия здания требованиям пожарной безопасности, предусмотренным пунктом 5 части 1 статьи 6 Федерального закона N 123-ФЗ.
    В остальных случаях значение вероятности эффективного срабатывания системы противодымной защиты принимается равным нулю.
    Для оценки вероятности эффективного срабатывания технических средств противопожарной защиты, размещенных вне зданий, следует использовать данные по вероятности эффективного срабатывания (выполнения задачи) каждой из систем противопожарной защиты, приведенных в таблице П2.2. Приказа МЧС №533

  • Программный комплекс позволяет подключить к результирующему событию набор прикладных программ, которые реализуют различные расчётные методики по моделированию ударно-волнового, термического, токсического воздействия, рассеяния опасных веществ в атмосфере, позволяют идентифицировать источники опасностей и риск причинения вреда (ущерба) охраняемых законом ценностям, определить характеристики и количество опасных веществ на объекте, определять причины, условия и факторы возникновения аварий, построить сценарии развития аварийной ситуации, следствием наступления которых может стать причинение вреда для охраняемых законом ценностей, оценивать ожидаемую частоту аварий и инцидентов, определить причины , условия, факторы возникновения аварий, рассчитывать интенсивность и объёмы аварийных выбросов опасных веществ для всех расчетных сценариев аварий, оценивать распространение поражающих факторов аварий в окружающей среде для всех расчетных сценариев аварий, определить перечень наиболее опасных составляющих объекта и произвести оценку показателей риска, рассчитывать территориальное распределение потенциального риска, определить коллективный, индивидуальный и социальный риски, оценить возможное число погибших и пострадавших в результате аварий на объекте техногенного воздействия. С его помощью можно определить количество поступающих в атмосферу опасных веществ при различных сценариях аварии, построить пространственно-временные поля концентраций опасных веществ в атмосфере, рассчитать размеры зон химического заражения и другие параметры. Программный комплекс позволяет визуализировать на ситуационном плане результаты расчётов последствий от воздействия различных поражающих факторов, зоны возможного поражения и построения полей потенциального риска гибели людей. По итогам расчёта программный комплекс создаёт поля опасных факторов, избыточного давления при взрыве, теплового потока от пожара и т.д.., сформировать цифровой профиль риска объекта техногенного воздействия.

    • ОПРЕДЕЛЕНИЕ ПЕРЕЧНЯ АВАРИЙНЫХ СИТУАЦИЙ И ПАРАМЕТРОВ ДЛЯ КАЖДОГО ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА:

    Проведение анализа опасности технологической среды и параметров технологических процессов на объекте, сопоставления параметров технологического процесса и иных источников зажигания с показателями пожарной опасности веществ и материалов

    Проведение анализа пожарной опасности рассматриваемого объекта, пожарной опасности технологической среды и параметров технологических процессов на объекте используя следующие сведения: данные о наличии и виде горючих веществ и материалов, их количестве, физико-химических свойствах и показателях пожарной опасности; технологические параметры оборудования (давление, температура, уровни заполнения, материальные потоки), подводящих/отводящих трубопроводов (диаметры, толщины стенок, расстояние до отсекающей арматуры); параметры исполнительных механизмов систем противоаварийной защиты (время закрытия и открытия запорной арматуры, надежность срабатывания, производительность насосов или других устройств аварийного опорожнения); геометрические характеристики взаимного расположения оборудования и его элементов, привязка единицы оборудования на местности и т.д.


    Определение перечня потенциальных источников опасности технологической среды посредством сопоставления параметров технологического процесса и иных источников зажигания с показателями пожарной опасности веществ и материалов, определение перечня пожароопасных аварийных ситуаций и параметров для каждого технологического процесса на основе анализа пожарной опасности каждого из технологических процессов, предусматривающего выбор ситуаций, при реализации которых возникает опасность для людей, находящихся в зоне поражения опасными факторами пожара, взрыва и сопутствующими проявлениями опасных факторов пожара.


    Определение перечня аварийных ситуаций и параметров для каждого технологического процесса; выбор ситуаций, при реализации которых возникает опасность для людей, находящихся в зоне поражения опасными факторами пожара, взрыва и сопутствующими проявлениями опасных факторов пожара, построение сценариев возникновения и развития пожаров, влекущих за собой гибель людей, оценки последствий воздействия опасных факторов пожара на людей для различных сценариев его развития с использованием возможных сценариев возникновения и развития пожаров, определение развития возможных пожароопасных ситуаций и пожаров, возникающих вследствие реализации инициирующих пожароопасную ситуацию событий, приводящих к возникновению пожара.



    ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА:

    Программный комплекс "Построение сценариев, дерева событий, дерева отказов, F/N диаграмм" включает базу данных пожаро-, взрыво- и химически опасных материалов, веществ, а также программные модули построения дерева сценариев, дерева отказов, реализующие методики для проведения отдельных расчетов с архивом данных расчетов, определение зон по детерминированным и вероятностным критериям поражения, программные модули для проведения расчетов оценки риска, визуализацию на ситуационном плане результатов расчета, зон поражения, полей потенциального риска гибели людей, построение F/N диаграмм.

    В программном комплексе автоматизирован процесс анализа риска в соответствии с нормативно-правовыми документами.

    Программный комплекс "Построение сценариев, дерева событий, дерева отказов, F/N диаграмм" позволяет инженерному персоналу предприятий, проектных и экспертных организаций провести работы, связанные с расчетом риска пожаро-, взрыво- и химически опасных производств, объектов. как для принятия решений, так и для разработки проектной документации и документации, связанной с эксплуатацией пожаро-, взрыво- и химически опасных производств, объектов, в том числе:

    • разработки Декларации промышленной безопасности опасного производственного объекта;
    • разработки Планов локализации и ликвидации аварийных ситуаций (ПЛАС);
    • разработки Планов по предупреждению и ликвидации аварийных розливов нефти и нефтепродуктов (ПЛАРН);
    • разработки Паспорта безопасности опасного объекта
    • разработки Паспорта безопасности территорий субъектов Российской Федерации и муниципальных образований;
    • расчета риска при страховании пожаро-, взрыво- и химически опасных производств, объектов;
    • разработки мероприятий на пожаро-, взрыво- и химически опасных производствах, объектах, по снижению рисков.
    • Комплекс имеет блочную, модульную структуру, что позволяет пользователю при необходимости производить сборку программного комплекса необходимой конфигурации для выполнения необходимых расчетов и формирования необходимой документации, в том числе с использованием "Программ-конструктор": "Декларация промышленной безопасности опасного производственного объекта", "План локализации и ликвидации аварийных ситуаций (ПЛАС), "План по предупреждению и ликвидации аварийных розливов нефти и нефтепродуктов (ПЛАРН)", "Паспорт безопасности опасного объекта", "Паспорт безопасности территорий субъектов Российской Федерации и муниципальных образований", "Декларация пожарной безопасности";
    • производить обновление программ при изменении нормативно-правовых актов с сохранением баз данных и произведенных расчетов и т.д.
    В ПК "ПОСТРОЕНИЕ СЦЕНАРИЕВ, ДЕРЕВА СОБЫТИЙ, ДЕРЕВА ОТКАЗОВ, F/N ДИАГРАММ" РЕАЛИЗОВАНА МЕТОДОЛОГИЯ:
    • построения организационной структуры пожаро-, взрыво- и химически опасных объектов;
    • построения планировочной структуры пожаро-, взрыво- и химически опасных объектов с распределением в планировочной структуры пожаро-, взрыво- и химически опасных материалов, веществ по производствам, технологическим процессам, оборудованию;
    • задание параметров аварийной ситуации, привязанной к организационной и планировочной структуре объекта, включающих индивидуальные характеристики региона, размещение и условия нахождения людей, промышленных площадок и производственных помещений, а также привязки к оборудованию, технологическим процессам, производствам с заданными инициирующими событиями;
    • построение деревьев событий, создание библиотеки деревьев событий, сценариев развития аварийной ситуации от инициирующего события до результирующего;
    • построение деревьев отказов от инициирующего события, создание библиотеки деревьев отказов;
    • определение зон по детерминированным и вероятностным критериям поражения;
    • проведение расчета зон поражения, характеризующих размещение людей на ситуационном плане, с целью определения последствий аварий на пожаро-, взрыво- и химически опасных объектах;
    • построение полей потенциального риска по зонам поражения, полученных в соответствии с заданными "деревьями событий" для каждого аварийного оборудования, технологического процесса, производств с учетом метеоданных;
    • оценка показателей риска, включающая определение вероятного числа пострадавших;
    • расчет индивидуального рисков как для каждого результирующего события, так и для аварийной ситуации в целом;
    • расчет социального риска
    • графическое построение F/N диаграмм.
    • документальное оформление отчета об анализе риска и т.д.
    ПК "ПОСТРОЕНИЕ СЦЕНАРИЕВ, ДЕРЕВА СОБЫТИЙ, ДЕРЕВА ОТКАЗОВ, F/N ДИАГРАММ" СОДЕРЖИТ ПРОГРАММНЫЕ МОДУЛИ:
    • Программный модуль "Построение организационной структуры пожаро-, взрыво- и химически опасных объектов";
    • Программный модуль "Построение планировочной структуры пожаро-, взрыво- и химически опасных объектов с распределением пожаро-, взрыво- и химически опасных материалов, веществ по производствам, технологическим процессам, оборудованию";
    • Программный модуль "Задание параметров аварийной ситуации, привязанной к организационной и планировочной структуре объекта, включающих индивидуальные характеристики региона, размещение и условия нахождения людей, промышленных площадок и производственных помещений, а также привязки к оборудованию, технологическим процессам, производствам с заданными инициирующими событиями";
    • Программный модуль "Построение деревьев событий, создание библиотеки деревьев событий, сценариев развития аварийной ситуации от инициирующего события до результирующего";
    • Программный модуль "Построение деревьев отказов от инициирующего события, создание библиотеки деревьев отказов";
    • Программный модуль "Определение зон по детерминированным и вероятностным критериям поражения";
    • Программный модуль "Проведение расчета зон поражения, характеризующих размещение людей на ситуационном плане, с целью определения последствий аварий на пожаро-, взрыво- и химически опасных объектах";

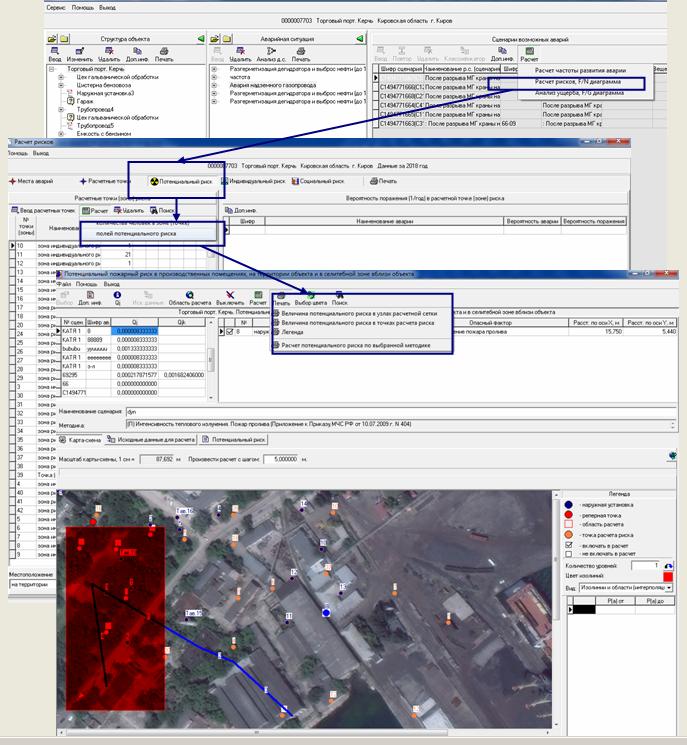

    • Программный модуль "Построение полей потенциального риска по зонам поражения, полученных в соответствии с заданными "деревьями событий" для каждого аварийного оборудования, технологического процесса, производств с учетом метеоданных";
    • Программный модуль "Оценка показателей риска, включающая определение вероятного числа пострадавших";
    • Программный модуль "Расчет индивидуального рисков как для каждого результирующего события, так и для аварийной ситуации в целом";
    • Программный модуль "Расчет социального риска";
    • Программный модуль "Графическое построение F/N диаграмм";
    • Программный модуль "Документальное оформление отчета об анализе риска". И другие программные модули.

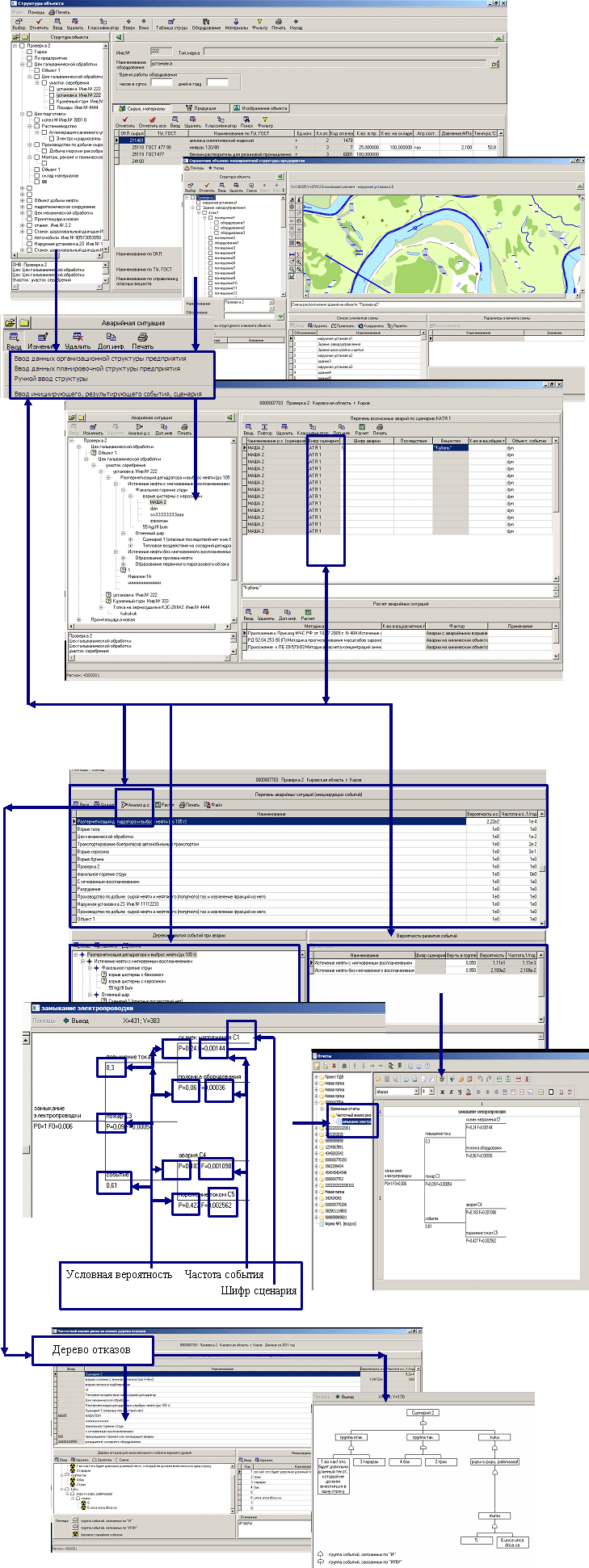

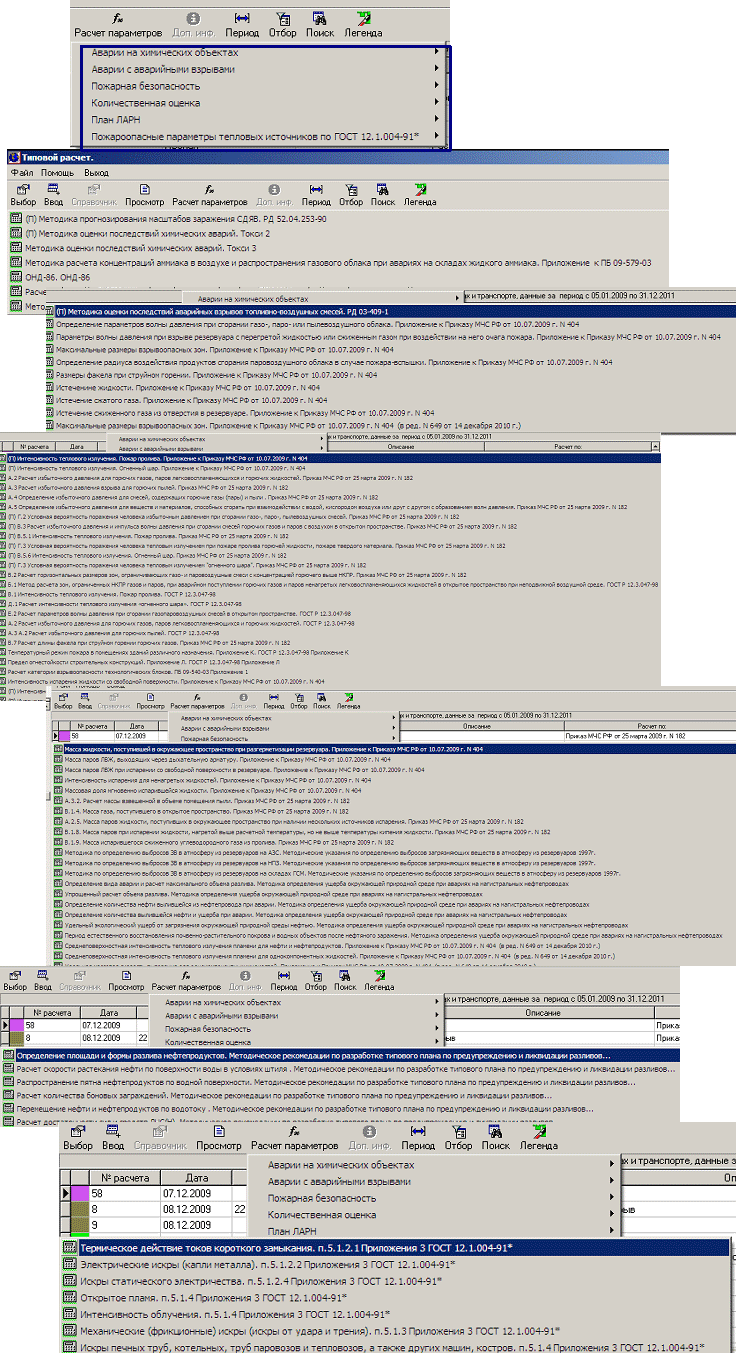

ПРИМЕРЫ ИНТЕРФЕЙСА ГЛАВНОГО ОКНА ПРОГРАММНОГО КОМПЛЕКСА "РУСЬ"
ПРОГРАММНЫЙ КОМПЛЕКС "ПОСТРОЕНИЕ СЦЕНАРИЕВ, ДЕРЕВА СОБЫТИЙ, ДЕРЕВА ОТКАЗОВ, РАСЧЕТ РИСКОВ, ПОСТРОЕНИЕ F/N ДИАГРАММ" ПК "РУСЬ":

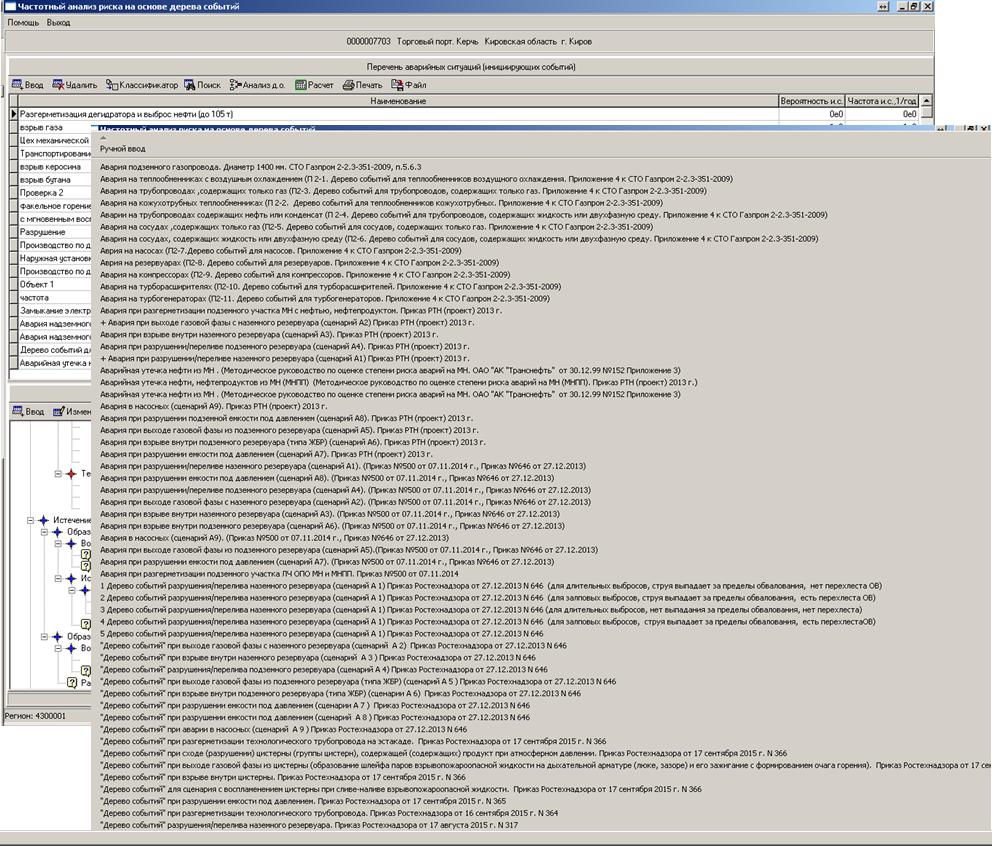

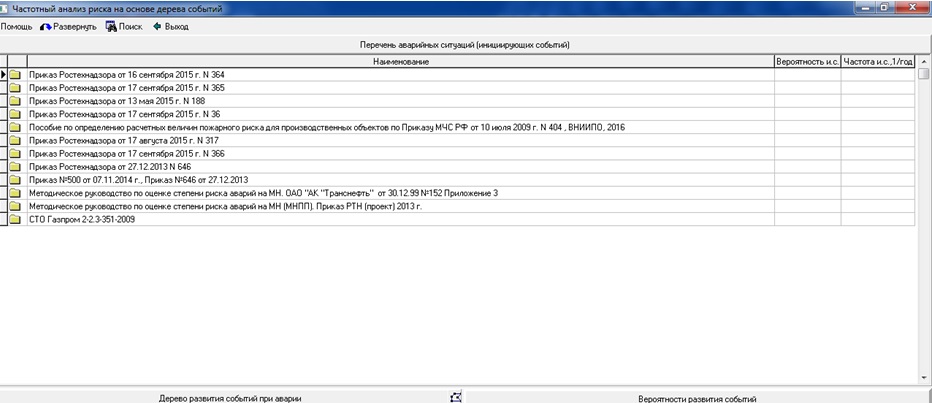

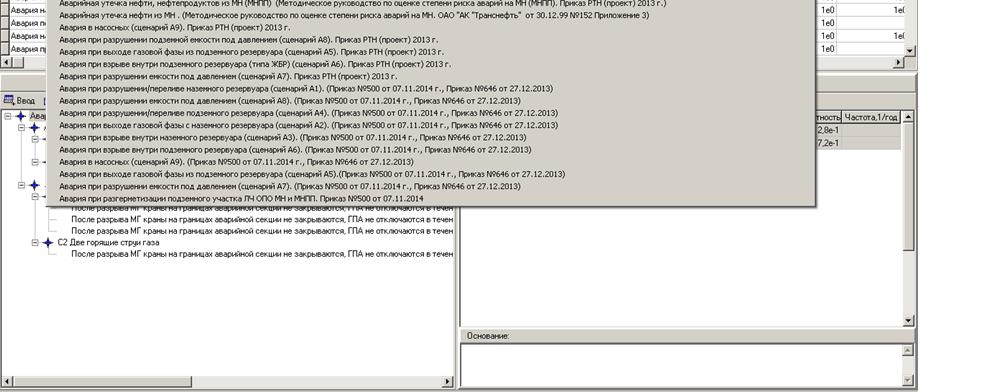

ПРИМЕР ИНТЕРФЕЙСА СПРАВОЧНИКА ТИПОВЫХ ДЕРЕВЬЕВ СОБЫТИЙ



    • Деревья событий сгруппированы в папки, соответствующие Приказам МЧС, Ростехнадзора, ОАО "АК Транснефть", СТО Гаспром, пособиям ВНИИПО:

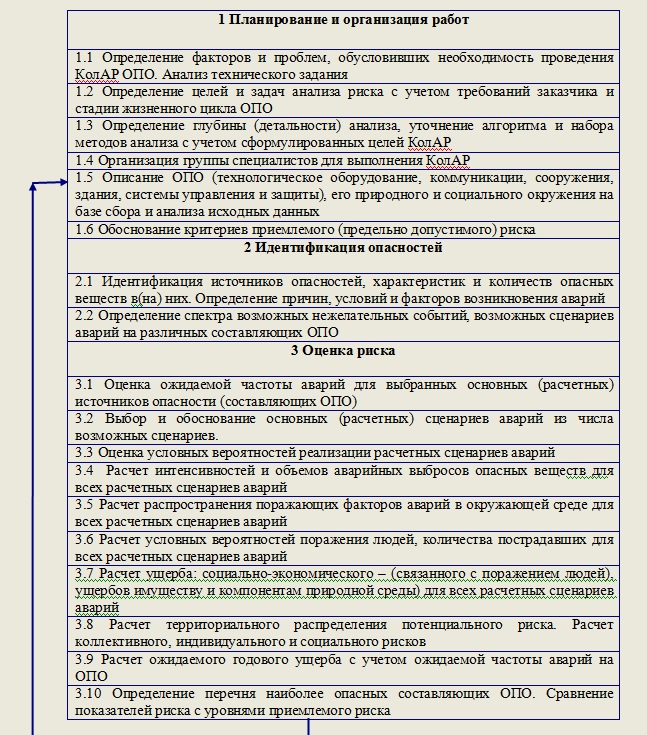

ПРОВЕДЕНИЕ АНАЛИЗА ОПАСНОСТЕЙ И АНАЛИЗА РИСКА АВАРИЙ НА ОПАСНОМ ПРОИЗВОДСТВЕННОМ ОБЪЕКТЕ В СООТВЕТСТВИИ С ПРОЕКТОМ РУКОВОДСТВА ПО БЕЗОПАСНОСТИ «МЕТОДИЧЕСКИЕ ОСНОВЫ ПО ПРОВЕДЕНИЮ АНАЛИЗА ОПАСНОСТЕЙ И ОЦЕНКИ РИСКА АВАРИЙ НА ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ» РОСТЕХНАДЗОРА. 2014 :


ПРОВЕДЕНИЕ АНАЛИЗА ОПАСНОСТЕЙ И АНАЛИЗА РИСКА АВАРИЙ НА ОПАСНОМ ПРОИЗВОДСТВЕННОМ ОБЪЕКТЕ В СООТВЕТСТВИИ С ПРОЕКТОМ РУКОВОДСТВА ПО БЕЗОПАСНОСТИ «МЕТОДИЧЕСКИЕ ОСНОВЫ ПО ПРОВЕДЕНИЮ АНАЛИЗА ОПАСНОСТЕЙ И ОЦЕНКИ РИСКА АВАРИЙ НА ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ» РОСТЕХНАДЗОРА. 2014
БАРЬЕРЫ БЕЗОПАСНОСТИ СОГЛАСНО СТАНДАРТУ ТОТАЛЬ GS EP SAF 041 :

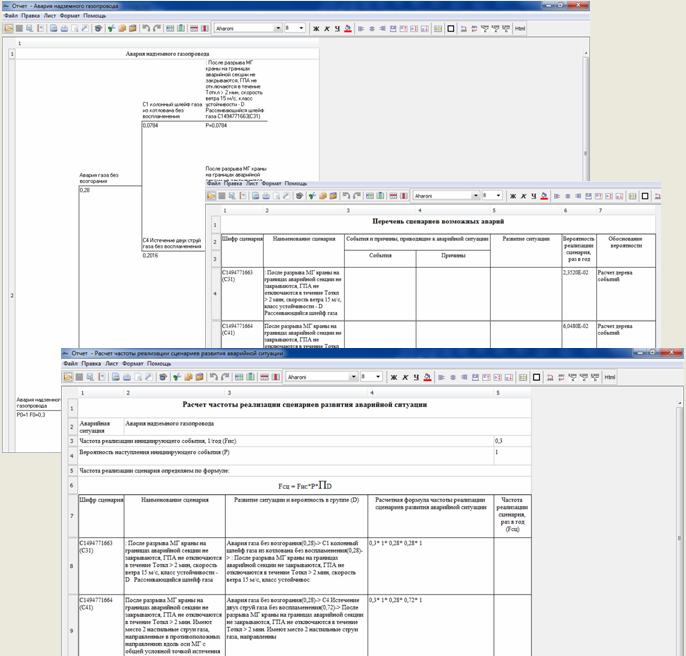

  • Печать дерева событий
  • Печать списка сценариев, принадлежащих данному дереву событий с графикой, без графики
  • Печать расчета частоты и вероятности в группе событий для сценариев, принадлежащих данному дереву
  • Перечень сценариев возможных аварий на объекте с графикой, без графики
  • Возможные причины и факторы возникновения и развития аварий

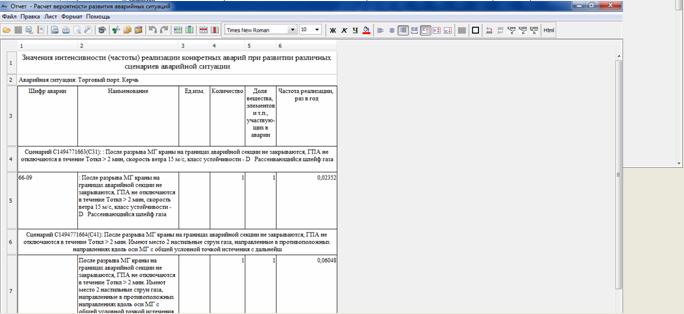

  • Расчет вероятности развития аварийных ситуаций

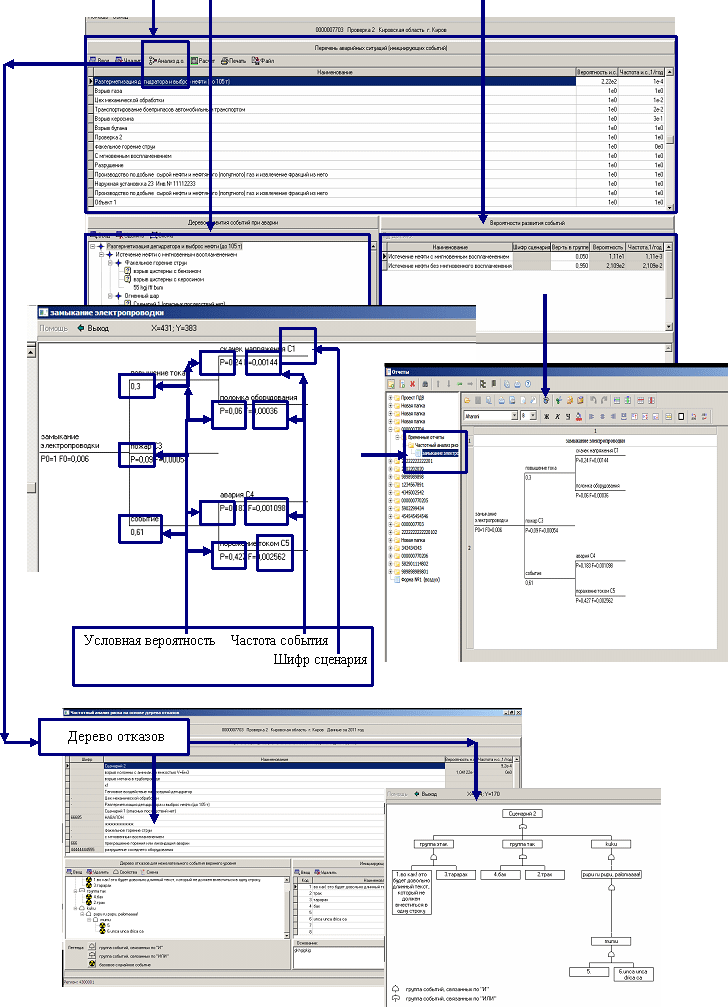

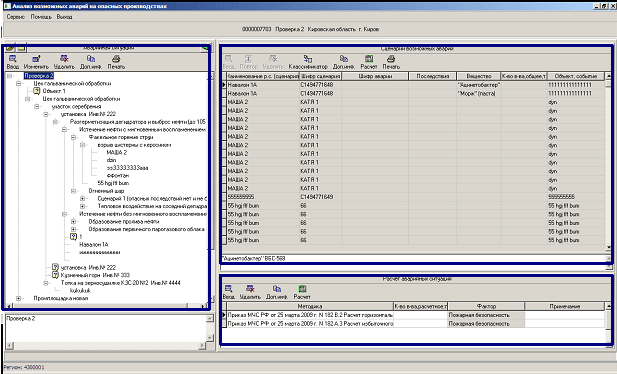

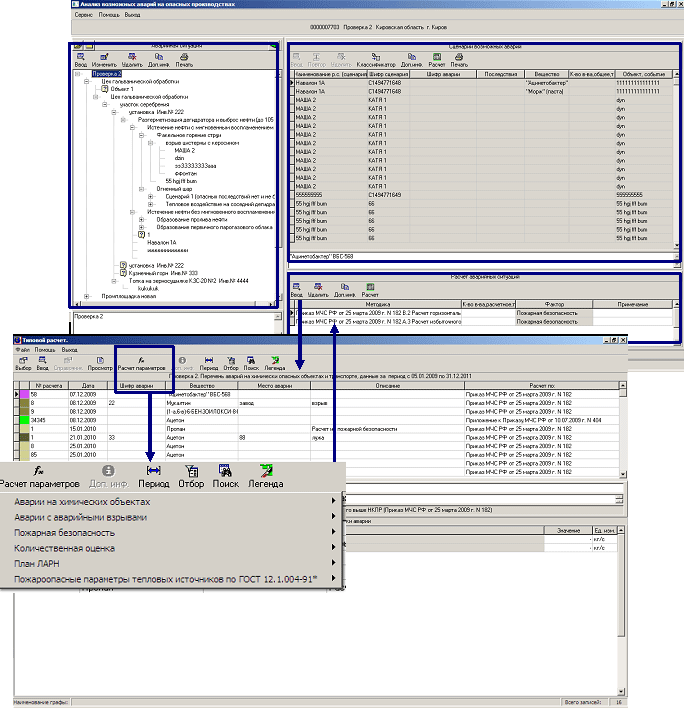

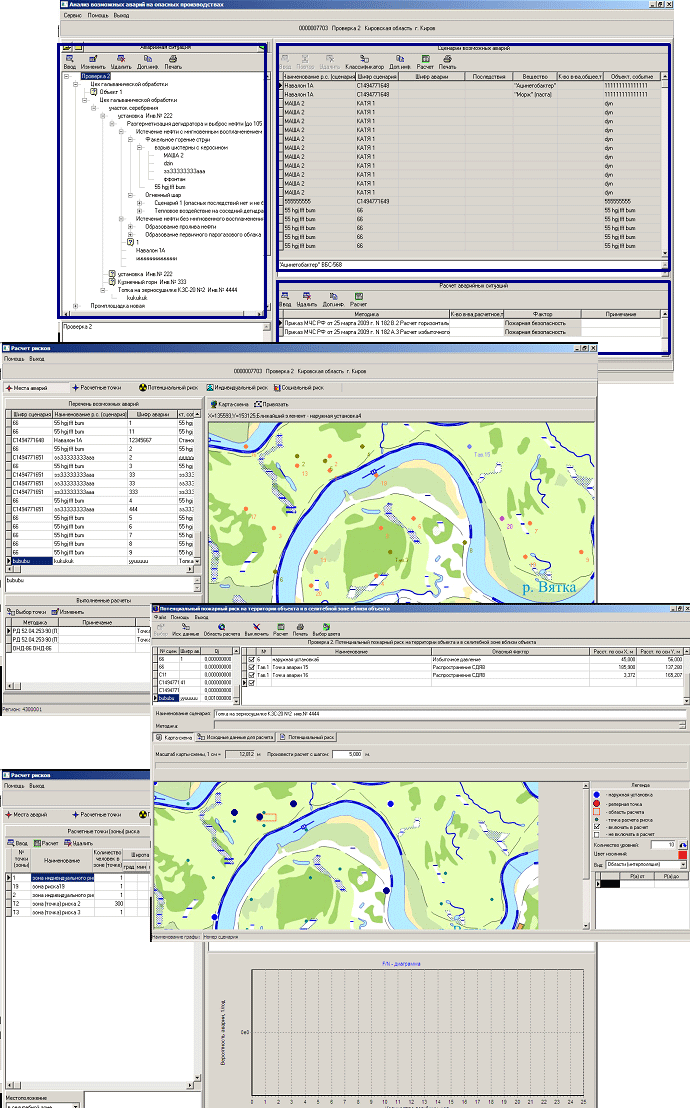

ПРИМЕР ИНТЕРФЕЙСА ПК "ПОСТРОЕНИЕ СЦЕНАРИЕВ, ДЕРЕВА СОБЫТИЙ, ДЕРЕВА ОТКАЗОВ, РАСЧЕТ РИСКОВ, ПОСТРОЕНИЕ F/N ДИАГРАММ" ПК "РУСЬ":


    Основное окно программы состоит из трех логических областей:
  • Область формирования опасных производств, технологических процессов, оборудования, зданий, помещений в которых обращается пожаро-, взрыво-, химически- опасное вещество, материал.
  • Область ввода, визуализации введенных результирующих событий наименований объекта (результирующего события), шифр сценария, шифр аварии, последствия, пожаро-, взрыво-, химически- опасное вещество, материал. общее количество вещества, материала, находящегося в технологическом процессе, производстве, оборудовании.
  • Область расчета аварийной ситуации по методикам расчета последствий аварии


    Из области формирования опасных производств, технологических процессов, оборудования, зданий, помещений в которых обращается пожаро-, взрыво-, химически- опасное вещество программа позволяет ввести данные
  • из организационной структуры объекта.
  • из планировочной структуры объекта
  • ручной ввод
  • инициирующего события дерева событий
  • результирующего события (сценария аварийной ситуации)

    В дополнительной информации включена функция просмотра
  • построенных деревьев событий
  • построенных деревьев отказов
  • перечень возможных аварий с графикой, без графики

    Функция "Печать" позволяет произвести распечатку:
  • возможные причины и факторы возникновения и развития аварии
  • расчет вероятности развития аварийной ситуации
  • печать дополнительной информации и т.д.

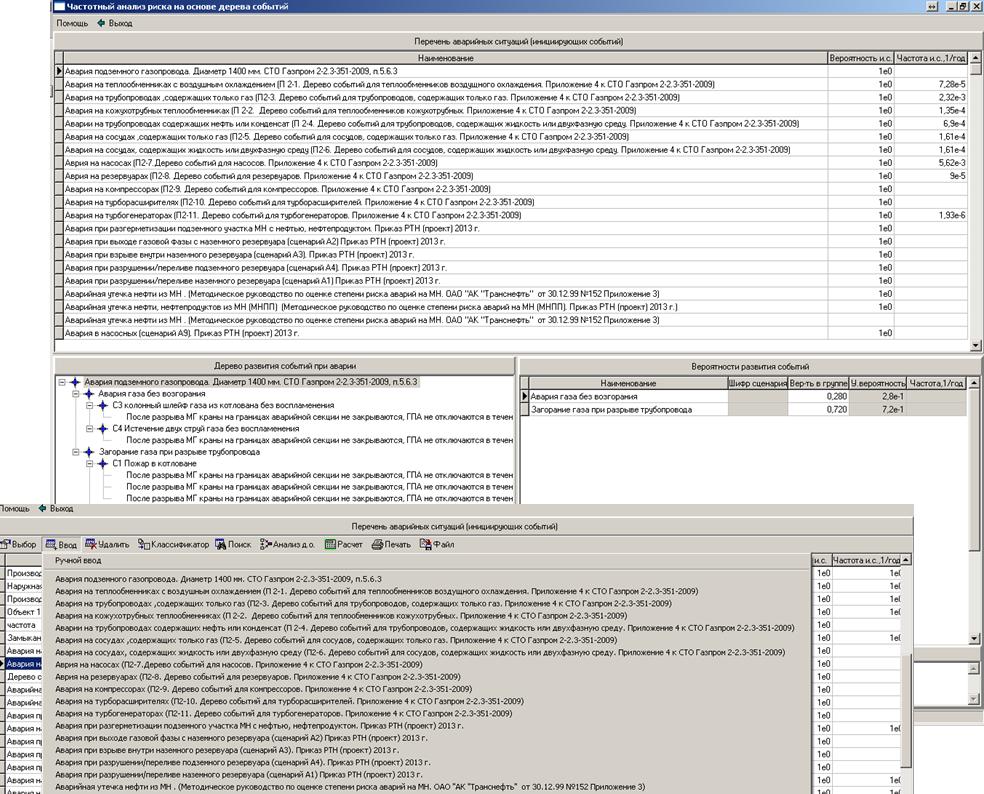

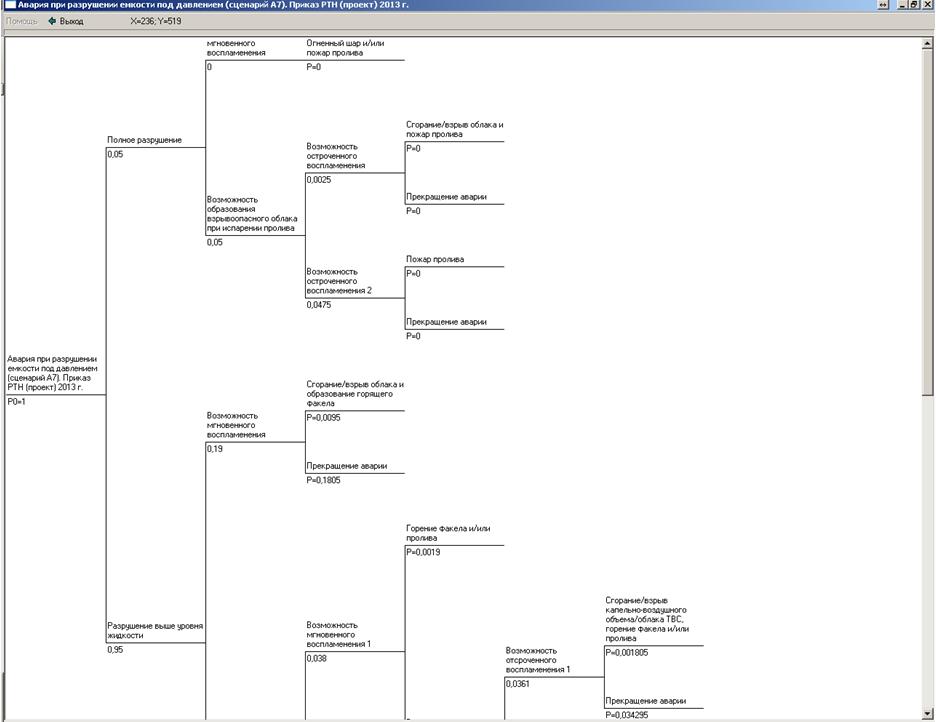

Программный модуль "Построение деревьев событий" позволяет в автоматизированном режиме построить дерево событий от инициирующего события от любого технологического процесса, производства, оборудования с сохранением произведенных построений и расчетов, последовательно рассматривая возможные последствия при срабатывании и отказе систем защиты.

Модуль имеет возможность создания библиотеки "деревьев событий", на основании которых можно выстраивать варианты "деревьев событий" от инициирующих событий, возможность редактирования их с учетом особенностей объекта анализа. Возможно пополнение этой библиотеки пользователем с созданием новых стандартных "деревьев событий".

Модуль позволяет производить автоматически "раскрой" "дерева событий" с графическим представлением его на необходимом количестве страниц, с последующей их распечаткой в отчет.

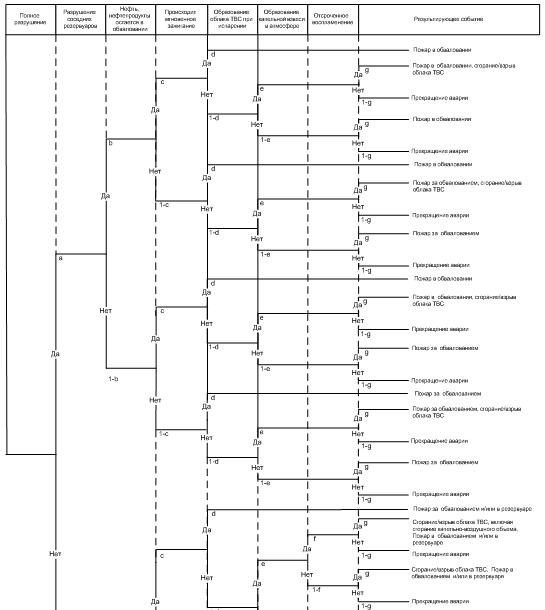

Дерево событий условно можно разделить на две части: графическую и табличную. Графическая часть (диаграмма событий) представляет собой систему горизонтальных и вертикальных линий, развивающуюся слева направо от инициирующего события (ИС), через промежуточные события (ПС) к результирующему событию (РС).

Разветвление горизонтальной линии в пределах ячейки означает либо осуществление (верхняя ветвь), либо неосуществление (нижняя ветвь) ПС, указанного в ячейке.

Табличная часть содержит наименование объекта (результирующего события), шифр сценария, шифр аварии, последствия, пожаро-, взрыво-, химически- опасное вещество, общее количество вещества находящегося в технологическом процессе, производстве, оборудовании.





Программный модуль "Построение деревьев событий" содержит "Справочник типовых деревьев событий" в соответствии с примерами, приведенными в нормативно-правовых документах, РД, ПБ:







Для выявления рисков и их оценки опасных событий, выявления причинно-следственных связей возникновения этих событий и между ними используют логико-графические методы диаграмм влияния. Они наиболее полно удовлетворяют требованиям анализа сложных технических систем и представляют процесс выявления отдельных предпосылок и развития их в причинную цепь происшествия в виде соответствующих диаграмм причинно-следственных связей. Под такими диаграммами обычно понимают некоторое формализованное представление моделируемых категорий (объектов, процессов, целей и свойств) в виде множества графических символов (узлов, вершин) и отношений - предполагаемых или реальных связей между ними.


При построении дерева событий необходимо найти, перечислить и охарактеризовать все виды риска, определяют, какие технические устройства, оборудование, технологические блоки, технологические процессы в производстве представляют наибольший интерес с точки зрения безопасности, т.е. выявляют и описывают все источники опасностей и путей (сценариев) их реализации от инициирующего события до результирующего события.

Объекты, промплощадки, производства, технологические процессы, цеха, участки, оборудование, технологические блоки вводятся в программных модулях "Построение организационной структуры", "Построение планировочной структуры".

Графическое изображение генплан, планировки зданий, цехов производств и.т.п вводятся в в программных модулях "Построение организационной структуры", "Построение планировочной структуры".

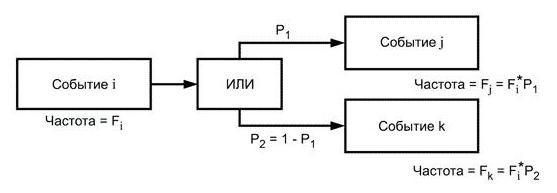

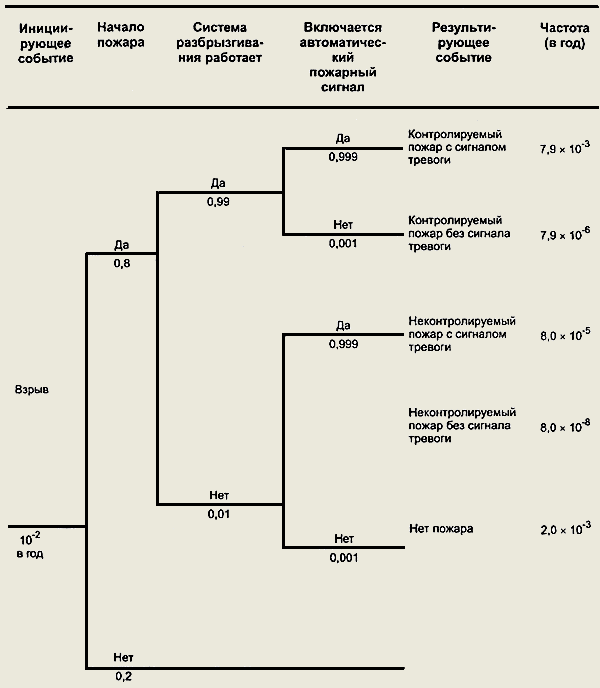

Дерево событий - индуктивный логический метод для идентификации различных последствий аварийной ситуации, которые могут произойти от единственного инициирующего события.

Метод построения дерева событий – это графический способ прослеживания последовательности отдельных возможных неблагоприятных событий с оценкой вероятности каждого из промежуточных событий и вычислений суммарной вероятности конечного события, приводящего к развитию аварийной ситуации.

Графическая часть дерева событий (диаграмма состояний) представляет собой систему горизонтальных и вертикальных линий, строящихся слева направо от инициирующего события (ИС), через промежуточные события (ПС) к результирующему событию (РС).

Дерево событий строится, начиная с заданных исходных неблагоприятных событий, называемых инициирующими событиями. Затем прослеживаются возможные пути развития последствий этих событий по цепочке причинно – следственных связей в зависимости от одного или другого результата промежуточных звеньев системы. Построение дерева событий позволяет последовательно проследить за последствиями каждого возможного исходного события и вычислить максимальную вероятность главного (конечного) события от каждого из таких инцидентов. Основное при этом – не пропустить какой-либо из возможных инцидентов и учесть все промежуточные звенья системы.

Этот метод позволяет определить общую вероятность наступления неблагоприятного события и оценить его последствия.

Анализ деревьев событий (АДС) (Event Tree Analysis - ETA) - алгоритм построения последовательности событий, исходящих из инициирующего события (аварийной ситуации). Метод используется для анализа развития аварийной ситуации. Частота каждого сценария развития аварийной ситуации рассчитывается путем умножения частоты основного события на условную вероятность конечного события (например, аварии с разгерметизацией, с воспламенением). Результатом оценки риска является перечень исходов для каждого рассматриваемого случая; при этом рассчитываются частота и последствия; т.е. величины ожидаемых последствий.

Методы деревьев отказов и событий являются трудоемкими и применяются, как правило, для анализа проектов или модернизации сложных технических систем и производств.

Подход основан на дискретизации реального развития аварийной ситуации в нескольких макроскопических событиях; последствия аварийной ситуации определяются количественно на основе вероятности реализации определенного сценария развития аварии.

Обычно функциональные деревья событий - промежуточный шаг к конструированию деревьев событий системы: после инициирующего события, идентифицируются функции безопасности, которые должны быть выполнены; они будут позже заменены соответствующими системами безопасности и защиты. Системные деревья событий используются, чтобы идентифицировать последствия аварийной ситуации, развивающиеся в пределах технологического процесса и вовлекающие системы безопасности и защиту.

Феноменологические деревья событий описывают феноменологическое развитие аварийной ситуации вне технологического процесса (пожар, рассеяние ОХВ и т.д.). В зависимости от того, какие промежуточные события рассматриваются исследователем, дерево событий представляется одним из перечисленных типов или их комбинациями.

Анализ аварий с помощью деревьев событий состоит в последовательном анализе набора обстоятельств (не только отказов технической системы, но и внешних воздействий на нее), ведущих к аварии, называется последовательностью аварии (или сценарием), которую можно проследить с помощью дерева событий.

Анализ дерева событий может дать ответ на вопрос: какие аварийные ситуации могут возникнуть и какие вероятности этих событий?

Последовательности потенциальных событий определяются начиная с исходного (инициирующего) события и последующего анализа прочих событий, вплоть до того момента, когда авария либо происходит, либо предотвращается.

Полную картину риска дает анализ всех возможных последствий.

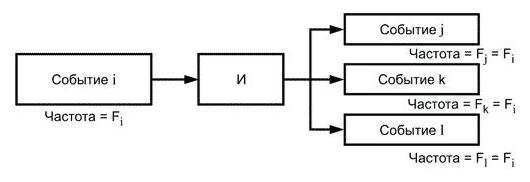

Дерево событий рисуется слева направо и начинается с инициирующего события.

Этим инициирующим событием является любое событие, которое может привести к отказу какой-либо системы или компонента.

В дереве событий инициирующие события связаны со всеми другими возможными событиями — ветвями, а каждый сценарий представляет собой путь развития аварии от инициирующего события к результирующему событию, состоящий из набора таких разветвлений. Ветви характеризуют возможные сценарии причинения ущерба человеку или окружающей среде при нежелательном воздействии на них потоков энергии и вещества, высвобождающихся в результате происшествия.

Определив все инициирующие события и организовав их в логическую последовательность, можно получить большое число потенциальных сценариев аварии. С помощью анализа дерева событий можно определить пути развития аварии, которые вносят наибольший вклад в риск из-за их высокой вероятности или потенциального ущерба.

Методология дерева событий дает возможность:

  • описать сценарии аварий с различными последствиями от различных исходных событий;
  • определить взаимосвязь отказов систем с последствиями аварии;
  • сократить первоначальный набор потенциальных аварий и ограничить его лишь логически значимыми авариями;
  • идентифицировать верхние события для анализа дерева отказов.

Анализ ветвей и путей развития аварии позволяет вносить изменения в конструкцию или эксплуатационные процедуры с учетом этих путей, обусловливающих наибольший вклад в суммарный риск.


Пример 1: РД 09-536-03 "Методические указания о порядке разработки плана локализации и ликвидации аварийных ситуаций (ПЛАС) на химико-технологических объектах"
Приложение 4 "Типовая схема построения сценариев развития аварийных ситуаций с указанием основных причин их возникновения"



Пример 2: ГОСТ Р 51901.1-2002 "Менеджмент риска. Анализ риска технологических систем" А.4 Анализ диаграммы возможных последствий события (анализ "дерева событий") (ЕТА)


ЕТА представляет собой совокупность приемов количественных или качественных, которые используются для идентификации возможных исходов инициирующего события и, если это требуется, их вероятностей. ЕТА широко используется для объектов, характеризующихся особенностями проекта, которые способствуют снижению аварийности и позволяют выявлять последовательности событий, которые, в свою очередь, приводят к появлению определенных последствий инициирующего события. Предполагается, что каждое событие в последовательности представляет собой либо исправность, либо неисправность. Простое "дерево событий" для взрыва пыли с указанными на нем вероятностями представлено на рисунке А.3. Следует отметить, что вероятности на "дереве событий" являются условными вероятностями. Например, вероятность функционирования разбрызгивателя не является вероятностью, полученной на основании испытаний при нормальных условиях, а является вероятностью функционирования в условиях пожара, вызванного взрывом.


Рисунок А.3 - Пример "дерева событий" для взрыва пыли


Программный модуль "Построение дерева отказов" позволяет проводить автоматизированное построение "деревьев отказов" с расчетом условной вероятности входящих в него событий, частоты событий, выполнять на основе этого поиск решений для снижения вероятности возникновения аварий.

Модуль имеет возможность создания библиотеки "деревьев отказов", на основании которых можно выстраивать варианты "деревьев отказов" от инициирующих событий, возможность редактирования их с учетом особенностей объекта анализа. Возможно пополнение этой библиотеки пользователем с созданием новых стандартных "деревьев отказов".

Модуль позволяет производить автоматически "раскрой" "дерева отказов" с графическим представлением его на необходимом количестве страниц, с последующей их распечаткой в отчет.

Программный модуль "Проведение расчета зон поражения, характеризующих размещение людей на ситуационном плане, с целью определения последствий аварий на пожаро-, взрыво- и химически опасных объектах" позволяет при заданных условиях развития аварии определить вероятность реализации режима сгорания парогазового облака топливо-воздушной смеси ("огненный шар", взрыв, вспышка/хлопок), распространения токсичных продуктов, пожара пролива, возникающих при выбросе опасных веществ или отсутствия последствий и т.д.

Полученные результаты используются как исходные данные при построении и расчете вероятности результирующих событий в дереве событий.




    Программный модуль "Расчет риска" содержит:
  • Программный модуль "Оценка показателей риска, включающая определение вероятного числа пострадавших";
  • Программный модуль "Расчет индивидуального рисков как для каждого результирующего события, так и для аварийной ситуации в целом";
  • Программный модуль "Расчет социального риска";
  • Программный модуль "Графическое построение F/N диаграмм";
  • Программный модуль "Документальное оформление отчета об анализе риска" и др.

Программный модуль "Расчет риска" позволяет получить обобщенное поле потенциального риска объекта анализа для различных рассматриваемых источников опасности на исследуемом объекте с учетом вероятности возникновения, развития и реализации различных видов угроз, присущих данному источнику опасности, учетом климатических, метеорологических и топографических особенностей региона.

В результате расчета получаются графические данные в виде полей потенциального риска, расчет индивидуального, социального риска, построенные F/N диаграммы и текстовый отчет об анализе риска, в котором отображаются основные характеристики источников опасности, приводятся данные индивидуального риска для выделенных регионов, возможное и ожидаемое число погибших.

По результатам расчета полей потенциального риска и распределения людей в зоне поражения, определяется индивидуальный риск, социальный риск, строятся F/N диаграммы.

Полученные результаты используются для поиска решений по снижению уровня риска.

Модуль создает текстовый отчет, включая графики расчетов и рисунки с отображением на карте полей потенциального риска.

Нанесение на карту (план, схему) зон потенциального риска, оценки индивидуального, социального риска и генерации расширенного отчета с отображением порядка проведения расчетов.









ЦЕНА И УСЛОВИЯ ПОСТАВКИ:

Программное обеспечение (ПО) передается индивидуальным предпринимателям и юридическим лицам через прямое информационно-технологическое сопровождение в НПП "Авиаинструмент", сделав "Заказ" на необходимую конфигурацию ПК "Русь".

Заказ программного комплекса: Заказать

Поддержка и сопровождение: Информационно-технологическое сопровождение (ИТС).

ООО НПП "Авиаинструмент" аккредитовано по осуществлению деятельности в области информационных технологий от 07 марта 2008 г. за №60 (Приказ Министерства информационных технологий и связи Российской Федерации от 09.01.2008г. №3)
