ОПРЕДЕЛЕНИЕ МАСШТАБА ЗАГРЯЗНЕНИЯ ПО РД 52.04.253-90

Пакет прикладных программ "Прогнозирование масщтабов заражения сильнодействующими ядовитыми веществами при авариях (разрушениях) на химически опасных объектах и транспорте. РД 52.04.253-90" в составе ПК "Русь" "Промышленная безопасность" включен в единый реестр российских программ для электронных вычислительных машин и баз данных Минкомсвязи России, Рег. номер ПО 2833

Пакет прикладных программ "Прогнозирование масщтабов заражения сильнодействующими ядовитыми веществами при авариях (разрушениях) на химически опасных объектах и транспорте. РД 52.04.253-90" входит в состав пакета прикладных программ программного комплекса ПК "Русь" "Промышленная безопасность"

Стоимость годового информационно-технологического сопровождения (ИТС) пакета прикладных программ ПК "Русь" "Промышленная безопасность", включая лицензию на использование, с возможностью активации на 10 (десять) компьютеров (рабочих мест), без ключей физической защиты (без USB-ключей защиты)

СОСТАВ
ПК "РУСЬ" "ОПРЕДЕЛЕНИЕ МАСШТАБА ЗАГРЯЗНЕНИЯ ПО РД 52.04.253-90" :
НАЗНАЧЕНИЕ ПРОГРАММЫ:

Программа реализует:
  • РД 52.04.253-90. "Методика прогнозирования масштабов заражения сильнодействующими веществами при авариях (разрушениях) на химически опасных объектах и транспорте". М.: в/ч 52609, 1990 (введена в действие ДНГО СССР от 04.12.1990г. №2).

Программа позволяет осуществлять прогнозирование масштабов зон заражения при авариях на технологических емкостях и хранилищах, при транспортировке железнодорожным, трубопроводным и другими видами транспорта, а также в случае разрушения химически опасных объектов, в т.ч.:

  • определение эквивалентного количества АХОВ по первичному и вторичному облаку;
  • расчет глубины зоны заражения первичным (вторичным) при аварии на ХОО;
  • определение площади зоны заражения;
  • определение времени подхода зараженного воздуха к объекту и продолжительности действия АХОВ;
  • отображение расчетов на картографической основе;
  • графическое представление расчетов;
  • формирование текстового документа.

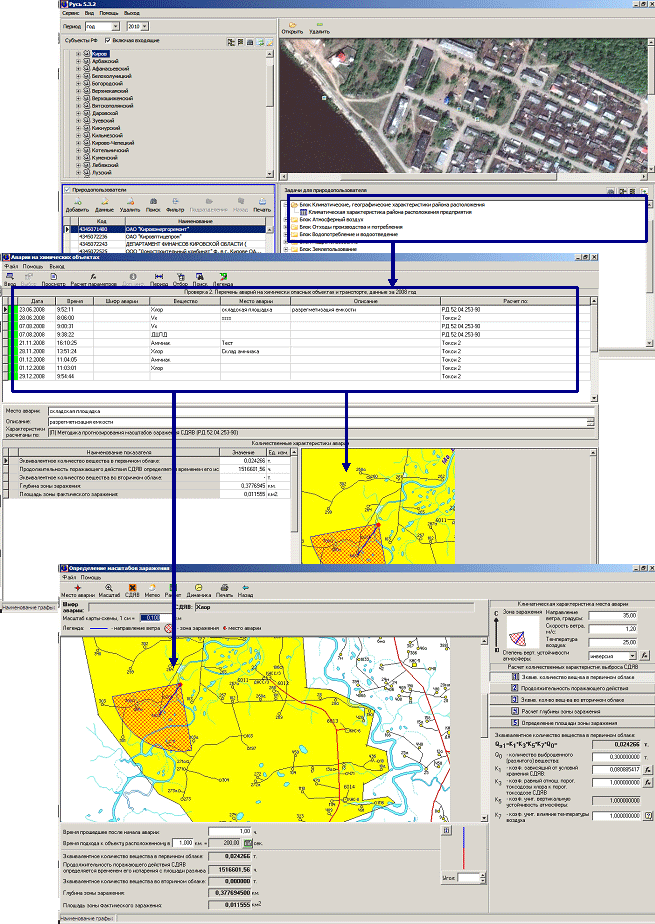

ГЛАВНОЕ ОКНО ПРОГРАММНОГО МОДУЛЯ :

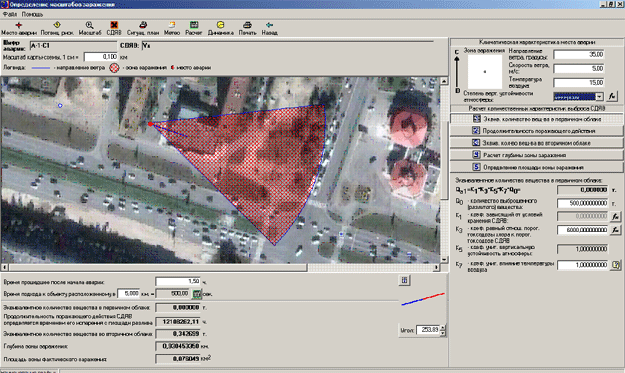

ПРИМЕР ИНТЕРФЕЙСА ПРОГРАММНОГО МОДУЛЯ:


Расчет масштабов заражения СДЯВ и прогнозирование масштабов загрязнения производится в соответствии с РД 52.04.253-90.


Для наглядного отображения зоны возможного поражения можно загрузить карту-схему места аварии. Для этого следует воспользоваться пунктом меню "Файл" - "Загрузить карту-схему":


Поддерживаются следующие графические форматы: jpg, bmp, emf, wmf.

Пункт меню "Файл" - "Сохранить карту-схему" позволяет выгрузить карту схему с нанесенными на нее масштабами поражения в графический файл для дальнейшего использования.

Пункт меню "Файл" - "Сохранить диаграмму" позволяет выгрузить выбранную диаграмму в графический файл для дальнейшего использования.

Карты схемы используемые в расчетах хранятся в виде графических файлов в папке Failure в месте установки программы. Для изменения места хранения графических файлов воспользуйтесь пунктом меню "Файл" - "Настройка". Такая необходимость может возникнуть в случае локальной установки ПО на каждое рабочее место, с расположением базы данных на выделенном сервере. В таком случае, в качестве папки для хранения графических файлов желательно указать выделенную для этих целей папку на этом же сервере.


Угол поворота карты

По умолчанию за направление север-юг на карте схеме принято направление верх-низ. Если направление север-юг карты схемы отличается от вертикального, можно задать угол поворота:



Для этого служит панель компаса:



Угол поворота можно задать простым поворотом стрелки указателя. Для этого наведите курсор мыши на стрелку компаса и, удерживая нажатой левую кнопку мыши, поверните стрелку на требуемый угол:



Угол поворота можно так же указать как численное значение:


Вектор направления ветра поворачивается синхронно с углом поворота карты.

Панель компаса можно минимизировать нажав на кнопку:




Обратно развернуть панель компаса можно так же нажав на данную кнопку.


Ситуационный план

Если выбран шифр сценария аварии и в выбранном сценарии имеется карта схема аварийного участка, то она будет загружена автоматически.

Для правильного построения зараженной зоны необходимо указать масштаб карты схемы:



На рисунке, приведенном в качестве примера, один сантиметр карты-схемы соответствует 50 метрам.


Место аварии

Место аварии на карте схеме указывается вручную, для этого следует нажать на кнопку "Место аварии":



Выбрав пункт меню "Расположить" следует указать курсором мыши место аварии на карте схеме. Указанную точку можно удалить или переместить пользуясь соответствующими пунктами меню.

Кнопка "Масштаб" служит для увеличения или уменьшения карты схемы:



Кнопка "СДЯВ" открывает меню:



- пункт меню "Информация о веществе" открывает справочник веществ для просмотра и редактирования параметров:



- пункт меню "Заполнить параметры для расчета" служит для копирования параметров СДЯВ (плотности, молекулярной массы и т.п.) необходимых для расчета в соответствующие поля расчета.

Кнопка "Ситуац. план" становиться активной если выбран сценарий аварии. При нажатии на нее открывается меню:



- показать ситуационный план. Открывает ситуационный план аварии.

- заполнить параметры расчета из ситуационного плана. Копирует из ситуационного плана карту-схему и наименование загрязняющего вещества.

Кнопка "Расчет". Вычисляет масштабы загрязнения в соответствии с методикой приведенной в РД.

Кнопка "Печать". Печать расчета масштаба загрязнения и фрагмента карты схемы.

Кнопка "Назад". Закрывает окно.


Расчет масштабов загрязнения

Для расчета масштабов загрязнения необходимо заполнить климатические характеристики места аварии:



Климатические характеристики аварии можно получить по данным мониторинга метеорологической обстановки, если такой мониторинг производится. Для этого следует нажать кнопку "Метео":




При нажатии на кнопку "Выбор" метеорологические параметры по выбранному наблюдению будут перенесены в блок расчетов.

Степень вертикальной устойчивости атмосферы (инверсия, изотермия или конвекция) можно указать напрямую, либо определить по прогнозу погоды на момент аварии:



В соответствии с РД 52.04.253-90, под термином "утро" понимается период времени в течение 2 ч после восхода солнца; под термином "вечер" - в течение 2 ч после захода солнца. Период от восхода до захода солнца за вычетом двух утренних часов - день, а период от захода до восхода солнца за вычетом двух вечерних часов - ночь.

Скорость ветра и степень вертикальной устойчивости воздуха принимаются в расчетах на момент аварии.


Расчет количественных характеристик выброса СДЯВ



Количественные характеристики выброса СДЯВ рассчитываются последовательно, в соответствии с методикой приведенной в РД.

Кнопка
открывает файл помощи с РД 52.04.253-90.

Кнопка

открывает окно расчета коэффициентов, отсутствующих в соответствующих приложениях РД:



Кнопка

- открывает меню аналогичное меню кнопки "СДЯВ"

Кнопка

- рассчитывает значение коэффициента.



Кнопка

- открывает меню аналогичное меню кнопки "СДЯВ"

Кнопка

- рассчитывает значение коэффициента.


Расчет времени подхода к определенному объекту



В соответствующем поле укажите расстояние до объекта и нажмите кнопку


Экспресс-расчет

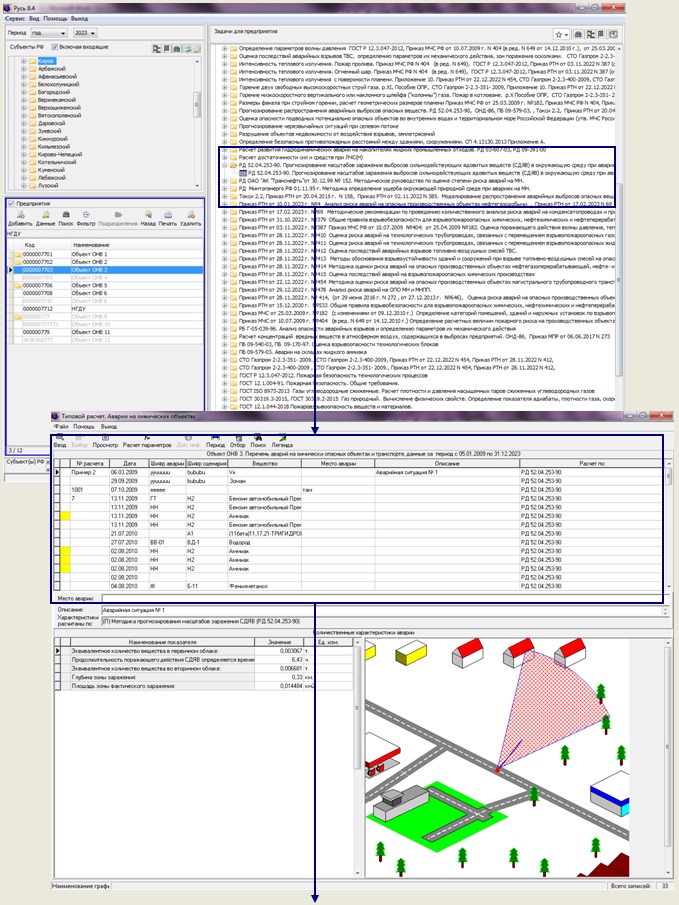

В случае, когда расчет выполняется не из окна архива а непосредственно из дерева задач:



заголовочная часть секции будет иметь дополнительные поля:

-для расчета реальной аварии:



- для расчета вероятной аварии (раздел "Проектные данные"):



В случае, если имеется заполненный сценарий аварии, для ускорения работы можно выбрать шифр аварии. В этом случае поле "СДЯВ" будет заполнено автоматически. Если в сценарии имеется карта схема, она так же будет загружена автоматически.

При вызове расчетной методики непосредственно из дерева задач, после нажатия кнопки "Выход" появится окно запроса на сохранение результатов расчета:



В случае положительного ответа результаты расчета будут помещены в соответствующий архив, в противном случае - удалены.
